3Dデータから平面展開へ！製造現場で進む「デジタル型紙化」とは？

なぜ今「3D→2D展開」が注目されているのか

3Dスキャナー、3DCADソフトの普及により、生産時に3Dデータを生成する手法は今や一般化しました。しかし、DXFやAIファイルが使われるカッティングプロッタを使う業界の「切断・加工」工程では、従来の3Dデータだけでは2Dに展開することができず、展開用の2DCADを別で使用したり手書きでトレースをするケースも少なくありません。曲面を正確に平面へ変換する2D展開データの作成する技術は今、アパレル、自動車といった伝統的な製造業だけでなく、PPF（ペイントプロテクションフィルム）、建築、インテリア、医療・福祉、断熱材施工といった多岐にわたる分野へ波及し、デジタル製造のボトルネックを解消する鍵として注目されています。

2. 平面展開が活躍する代表的分野

分野	活用例	メリット

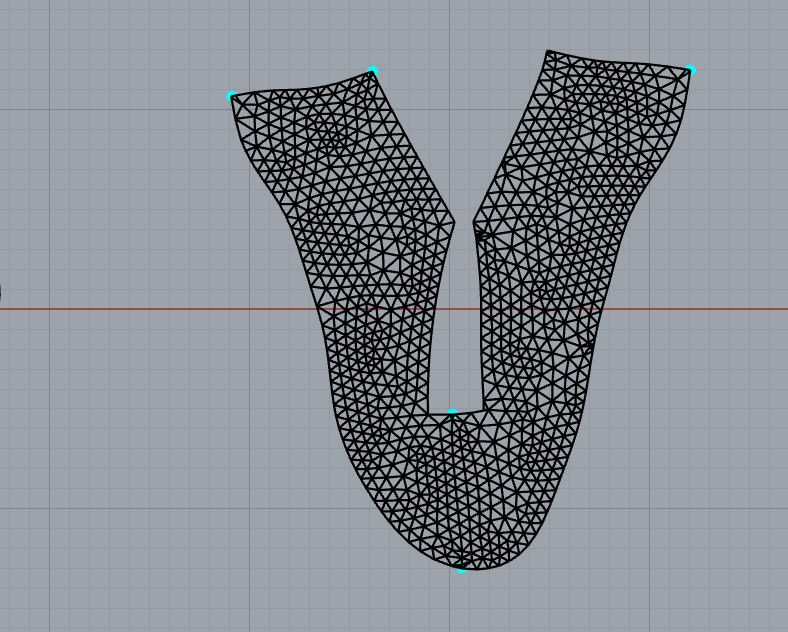

アパレル	衣服・シューズの型紙作成	フィット感向上、試作回数の大幅削減

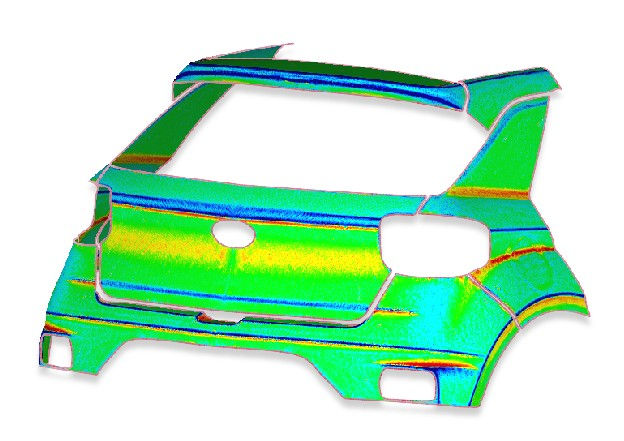

自動車	PPF、カーボン成形シートのカット	曲面部品への正確な型合わせ、材料ロス最小化
建築・インテリア	クッション、シート、家具カバー作成	型合わせの効率化、手作業トレースの削減
航空・船舶	複合素材（FRP・カーボン）の展開	製造精度と軽量化の両立、高度な曲面にも対応
医療・福祉	義足・装具、医療マットの製造	個人最適化とリピート製造の容易化
製造・エンジニアリング	断熱材、カバー・フィルム・ラミネートの施工	現場での加工を減らし、効率化

3. 3D→2D展開がもたらす生産革新

3Dデータを高精度な2Dの平面展開データに変換する技術は、製造プロセス全体に劇的な変化をもたらします。

• 手作業トレースの完全削減: 従来のメジャーやマスキングテープによる手作業での型取りが不要となり、時間短縮と再現性の向上を同時に実現します。

• 3Dスキャンとのダイレクト連携: 複雑な現物をスキャンし、その場で加工用のパターンを生成。現物から直接パターン化するデジタルツインワークフローを確立します。

• 試作レス生産・デジタル試着への応用: 展開データをもとに正確なシミュレーションを行うことで、試作回数を削減し、開発リードタイムを大幅に短縮します。

特に、2D展開ソリューションのような専門ソフトウェアを使うことで、複雑な自由曲面を持つ製品でも、誤差の少ない最適化された展開パターンを瞬時に得ることが可能です。

4. まとめ

「現物から平面データを作る」というニーズは、アパレル産業の専売特許ではなくなり、あらゆるものづくりの分野で急拡大しています。製造コスト削減と品質向上に直結する3D→2D展開は、デジタル製造時代の必須技術です。

Seed3Dでは、最先端の展開ソリューションを提供し、貴社の生産革新をサポートいたします。

2D展開ソリューション紹介ページ

デモ・導入相談はこちらから。貴社の製造工程の課題を解決します。
